Витая пара - самостоятельный обжим

Монтаж структурированных кабельных систем (СКС) – сфера работы только для профессионалов с большим опытом работы. Тем не менее, бывают ситуации, когда мелкий ремонт или подключение устройства может осуществить и рядовой пользователь, выполнив так называемый обжим витой пары. Вита́я па́ра (англ. twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой. Обжим осуществляется следующим образом:

  • С помощью резака или лезвий обжимного инструмента, отрежьте кусок витой пары нужной длины;
  • Аккуратно зачистите изоляцию с поверхности кабеля на длину приблизительно 3см, стараясь не повредить поверхность проводников. Рекомендуется использовать специальный инструмент, лезвия которого имеют глубину, соответствующую толщине изоляции. Если такого устройства под рукой нет, используйте нож или ножницы, соблюдая все вышеуказанные меры предосторожности;

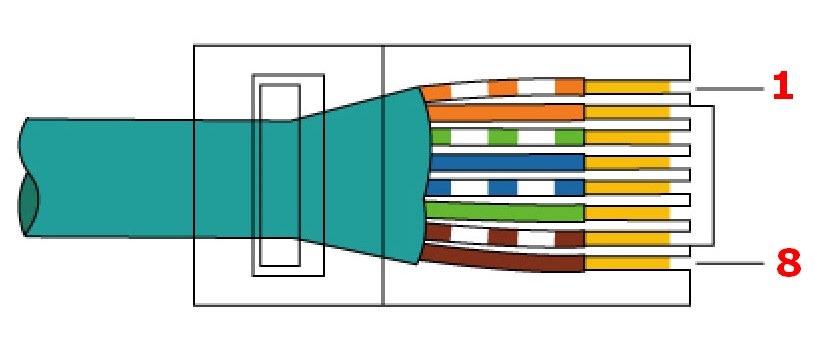

  • Расплетите проводники между собой приблизительно на 2см, чтобы исключить появление электромагнитных помех, затем разведите их друг от друга по цвету, начиная с первого и заканчивая восьмым проводником, соблюдая последовательность, согласно схеме обжима;



  • С помощью ножниц обжимного инструмента, обкусите каждый из проводников;
  • Аккуратно вставьте проводники слева направо в коннектор RG-45, который смотрит "лапкой вниз", до упора, следя за тем, чтобы последовательность проводников на обоих концах кабеля полностью совпадала, согласно вышеприведенной схеме. Перед обжимом второго конца кабеля, еще раз проверьте последовательность расположения проводов, согласно цвету изоляции;



  • Вставьте коннектор RG-45 в соответствующий разъём обжимного инструмента. Выполните обжим, нажав плавно, но сильно на рукоятки инструмента, чтобы надежно закрепить проводники в коннекторе;

  • Вставьте концы кабеля в сетевые устройства (например компьютер и роутер) до щелчка, если соответствующие светодиоды(как правило зеленые лампочки) загорятся - значит сигнал есть и обжим выполнен успешно. Поздравляем!

Приобрести кабель любой длины можно, обратившись в компьютерный магазин – здесь вам будет предложен широкий выбор проводниковой продукции для подключения компьютерной техники и периферии. Если же для вас этот процесс является слишком сложным и  затратным по времени, то Вы всегда можете пригласить нашего специалиста для выполнения необходимых работ с кабелем.
